PRODUCTS＆SERVICE

手動式吊下型リフター(ジブ型リフター)標準品
PL-H350-12G
PL-H350-12G		 PL-H500-15G
PL-H500-15G		 リフトラージブ150
リフトラージブ150		 ジブＪ100
リフトラージブJ100
FGL150
型式 最大
吊荷重
(㎏)		 フック
最低位
(㎜)		 フック
最高位
(㎜)		 ロードセンター
(㎜)		 アーム/トロリ
ストローク
(㎜)		 アーム
首振角度
(度)		 オーバー
ハング
(㎜)		 全長
(㎜)		 全幅
(㎜)		 全高
(㎜)		 昇降方式 自重
(㎏)
PL-H350-12G 80 640 1740 900 300 固定 400 1190 575 1600 手動油圧式 150
 リフトラージブ100 100 600 1900 1120 700 左右15度 500 1660 670 1920 手動巻上式 185
リフトラージブJ100 0 1970 1205(水平時) 固定 固定 1570 680 1980 230
PL-H500-12G 120 640 1740 900 300  400 1210 625 1600 足踏油圧式 230
リフトラージブ100α50 150 600 1900 1120 700 左右15度 500 1660 670 1920  手動巻上式 240
リフトラージブ100α80 180 265
PL-H500-15G 200 570 2000 960 700 固定 400 1585 695 1950 手動油圧式 260
リフトラージブ150 150 600 1930 1120 700 左右15度 500 1600 670 1910 手動巻上式 270
HGL150 150～300 1780 690 1970 240
FGL150 700 1920 足踏油圧式 260
リフトラージブ300L 300 750 2100 1030 750 左右5度 560 1985 870 2000 手動巻上式 360
ステンレス仕様
SHGL150 150～300 600 1930 1120 700 左右15度 500 1685 690 1890 手動巻上式 250
SFGL150 1600 705 1920 足踏油圧式
電動式吊下型リフター(ジブ型リフター)標準品
エルダジブ350
エルダジブ350
LMGL150

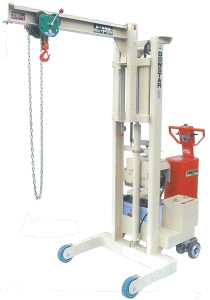

ドンスタージブ300
型式 最大
吊荷重
(㎏)		 フック
最低位
(㎜)		 フック
最高位
(㎜)		 ロードセンター
(㎜)		 トロリ
ストローク
(㎜)		 アーム
首振角度
(度)		 オーバー
ハング
(㎜)		 全長
(㎜)		 全幅
(㎜)		 全高
(㎜)		 昇降方式 自重
(㎏)
エルダジブ150 150 600 1960 1120 700 左右15度 500 1640 670 1940 電動油圧式 330
LMGL150 150～300 1930 1780 690 1930 280
ドンスタージブ300 300 800 2100 1010 750 540 1970 870 2000 715
ステンレス仕様
SLMGL150 150～300 600 1930 1120 700 左右15度 500 1685 690 1920 電動油圧式 295
コンパクトクレーン(エンジンクレーン)
GP10/DE改造例
改造例		 コンパクトクレーン改造例


改造例
型式 最大吊荷重(㎏) フック
最高位
(㎜)		 ロードセンター(㎜)
※100㎜ピッチ		 全長
(㎜)		 全幅
(㎜)		 全高
(㎜)		 脚高
(㎜)		 昇降方式 自重
(㎏)		 カタログ
GP-5L-M1 250～500 ※2140 1020～1320 1530 860 1490 85 手動油圧式 87
GP-10L-M1 300～1000 ※2340 1000～1300 1600 1000 1480 117
※フック最高位の数値はアームを最大に伸ばした時のものです。よって吊荷重は最小値になります。
※以前販売しておりましたGP5/DE及びGP10/DEは部品のみの取扱いとなります。

特製吊下型リフター(ジブ型リフター)製作例
300㎏仕様製作例 最大吊荷重(㎏) 300
フック高さ(㎜) 1700～2800
ロードセンター(㎜) 850
リフト方式 足踏油圧式
備　考 吊金具脱着式
指定色
250㎏仕様製作例 最大吊荷重(㎏) 250
フック高さ(㎜) 0～2000
ロードセンター(㎜) 200～300
リフト方式 足踏油圧式
備　考 ギヤードトロリ
チェーンブロック
200㎏仕様製作例 最大吊荷重(㎏) 200
フック高さ(㎜) 1300～2500
ロードセンター(㎜) 500
リフト方式 手動巻上式
備　考
100㎏仕様製作例 最大吊荷重(㎏) 100
フック高さ(㎜) 800～2000
ロードセンター(㎜) 250
リフト方式 足踏油圧式
備　考 専用金具付
150㎏仕様製作例 最大吊荷重(㎏) 150
フック高さ(㎜) 500～1800
ロードセンター(㎜) 600
リフト方式 電動メカ式
備　考 専用吊金具
四輪自在車輪
最大吊荷重(㎏) 300
フック高さ(㎜) 1,200～2,660
ロードセンター(㎜) 690
リフト方式 手動巻上式
備　考 回転フック付
最大吊荷重(㎏) 150
フック高さ(㎜) 300～1100
ロードセンター(㎜) 530
リフト方式 足踏油圧式
備　考 回転式フック×2
フック付ワイヤー
最大吊荷重(㎏) 600
フック高さ(㎜) 680～2,100
ロードセンター(㎜) 500
リフト方式 電動油圧式
備　考
最大吊荷重(㎏) 50
フック高さ(㎜) 900～1,720
ロードセンター(㎜) 645
リフト方式 足踏油圧式
備　考 回転式ｽﾘﾝｸﾞ金具
指定色(塗分け)
最大吊荷重(㎏) 80
フック高さ(㎜) 600～1,700
ロードセンター(㎜) 535
リフト方式 足踏油圧式
備　考 ﾊﾞﾗﾝｽｳｪｲﾄ付
最大吊荷重(㎏) 300
フック高さ(㎜) 700～1,800
ロードセンター(㎜) 850
リフト方式 手動油圧式
備　考 高床式
回転式フック
導電性車輪
最大吊荷重(㎏) 80
フック高さ(㎜) 660～2,220
ロードセンター(㎜) 630
リフト方式 手動巻上式
備　考 超低床式(H45㎜)
外れ止め付フック
最大吊荷重(㎏) 30
フック高さ(㎜) 420～1,920
ロードセンター(㎜) 370
リフト方式 足踏油圧式
備　考 スライド式アーム
　(ストッパー付)
最大積載荷重 フック50㎏
荷台300㎏
フック高さ(㎜) 890～2,210
ロードセンター(㎜) 600
リフト方式 手動油圧式
備　考 外れ止めフック
