PRODUCTS&SERVICE

トレーリフター
トレーリフターは300~1500sまでの台車や荷物を昇降させる垂直搬送機です。
垂直搬送機に属する為、建築基準法や労働安全衛生法の適用を受けません。
ピットなしでの設置も可能な為、設置に伴う費用も削減できます。
エレベーターの様な機械室も不要なので、天井の低い建物でも対応します。
豊富なオプションで、現場に合わせた使い勝手の向上や安全性の確保も可能です。
※仕様、設置場所等により装備できない場合がございます
型式 TWU-Y250 TWU-M300
出し入れ方向
荷重 250s 300s
トレー
有効寸法
(o)
基本仕様 W1000×D800
最大仕様 W1300×D1000  W1300×D1300
最少奥行 1000
フロアコンベア最低高さ(o) 65
トレー厚み(o) 4.5※
昇降速度 10m/min
横搬送速度 9m/min
※トレーの厚みは条件により変わる事があります。

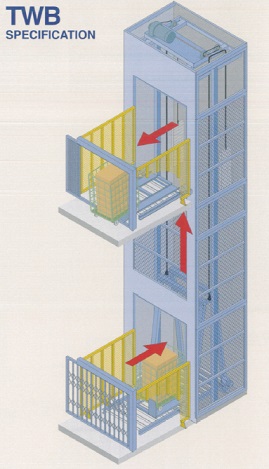

型式 TWB300 TWB500 TWB800
荷重 300s 500s 800s
トレー
有効寸法
(o)
基本仕様 W1000×D1300
最大仕様 W1800×D1800
最少奥行 1000
フロアコンベア最低高さ(o) 65
トレー厚み(o) 4.5~30
昇降速度 10m/min
横搬送速度 9m/min
※TWB型の場合トレーの大きさ、荷重等、仕様が多岐にわたります。
トレーの厚みは条件に合わせ設計します。

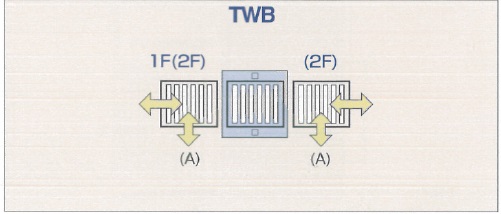

出し入れ方向
安全装置/オプション

標準装備
手動スイッチ付制御盤
照光式3点押しボタン
インバーター制御
外柵フォールデンゲート(ドアロック、ドアスイッチ付)
エクスパンドメタル張り昇降路
標準色 モスグリーン/スカイブルー/クリーム
上下オーバーランリミットスイッチ、非常停止スイッチ
積載時滑り止めストッパー(バタ板仕様、横搬入仕様は不要)
搬送コンベアはみ出し異常検知

オプション
昇降速度15m/min(TWU)
昇降速度20m/min(TWB)
3箇所停止
TWB1000kg仕様(条件により製作できない場合があります)
搬送トレー
搬送トレー用バタ板、柵、安全バー
トレー用バタ板検知
トレー用安全バー検知
スロープ
ビニールシート付フォールデンゲート
アルミ製バタ板
荷姿検知
積層灯
PLCシーケンサ上ディスプレイ異常表示
盤面ディスプレイ異常表示
鋼板張り昇降路
インターフォン
ブザー
指定色
