| 製作例(オーダーメイド) |
 |
パレット運搬車 |
| 積載荷重(㎏) |
650 |
| 荷台寸法(㎜) |
L1430×W1130 |
| 備 考 |
1100×1100パレット用
金具付き |
|
 |
ローラー運搬車 |
| 積載荷重(㎏) |
100 |
| 荷台寸法(㎜) |
L1000×W300 |
| 備 考 |
V型受台付き |
|
 |
ドクターホルダー保管台車 |
| 積載荷重(㎏) |
100 |
| 機体寸法(㎜) |
L1510×W600×H1300 |
| 備 考 |
ホルダー8本収納 |
|
 |
フィルムロール台車 |
| 積載荷重(㎏) |
100 |
| 機体寸法(㎜) |
φ500×H1350 |
| 備 考 |
回転台付 |
|
 |
ロール運搬車 |
| 積載荷重(㎏) |
100 |
| 機体寸法(㎜) |
L610×W680×H1245 |
| 備 考 |
指定色 |
|
 |

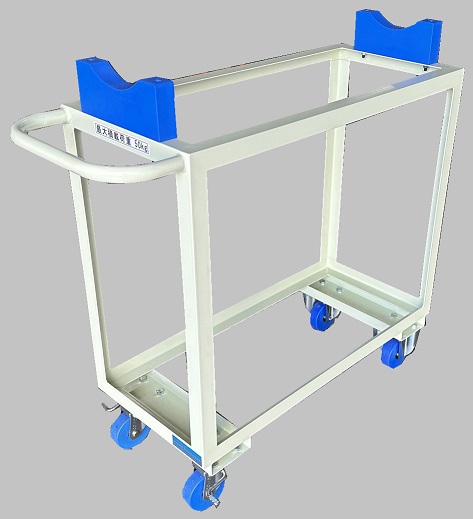

ローラー運搬車 |
| 積載荷重(㎏) |
150 |
| 荷台寸法(㎜) |
L1000×W470 |
| 備 考 |
V型受台付き
脱着式ハンドル付
指定色 |
|
 |
版胴保管台車 |
| 積載荷重(㎏) |
200 |
| 機体寸法(㎜) |
L1770×W630×H1016 |
| 備 考 |
12本収納
指定色 |
|
 |

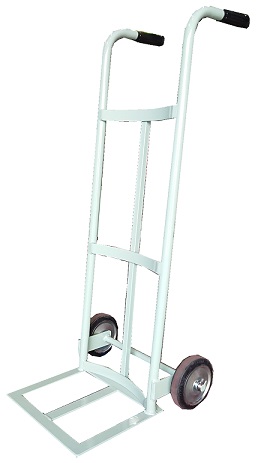

ロール運搬車 |
| 積載荷重(㎏) |
100 |
| 機体寸法(㎜) |
L600×W430×H1070 |
| 備 考 |
φ250ロール対応 |
|
 |
版胴台車 |
| 積載荷重(㎏) |
100 |
| 機体寸法(㎜) |
L1000×W750×H850 |
| 備 考 |
荷台面ゴム貼り |
|
 |

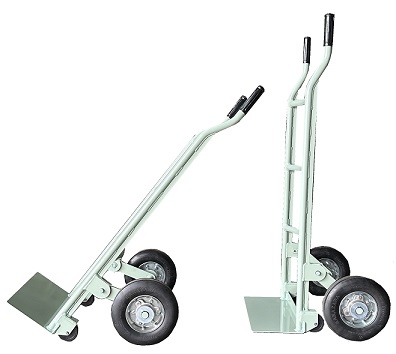

ハンドカー |
| 積載荷重(㎏) |
100 |
| 荷台寸法(㎜) |
L350×W500 |
| 備 考 |
指定色 |
|
 |

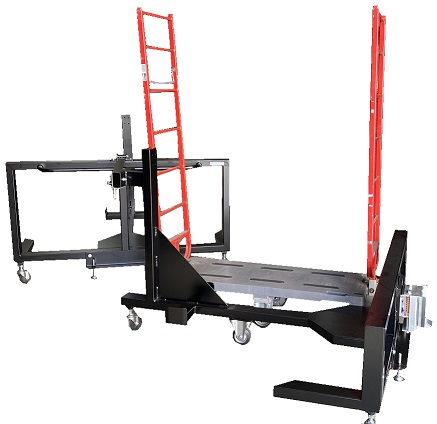

スリムカート用運搬車
(アシストユニット牽引用) |
| 牽引台数 |
最大4台 |
| 機体寸法(㎜) |
L1,680×W1,385×H815 |
| 備 考 |
|
|
 |
カーゴテナー用運搬車
(アシストユニット牽引用) |
| 牽引台数 |
最大2台 |
| 機体寸法(㎜) |
L1,475×W1,555×H723 |
| 備 考 |
|
|
 |
牽引用運搬車
|
| 最大積載荷重 |
1,000㎏ |
| 機体寸法(㎜) |
L1,560×W1,620×H428 |
| 備 考 |
三面安全カバー
整備用アイボルト
荷受けベッド
指定色 |
|
 |
版胴運搬車 |
| 積載荷重(㎏) |
80 |
| 機体寸法(㎜) |
L420×W865×H1,130 |
| 備 考 |
φ300×W1,300㎜
2本積み仕様 |
|
| 改造事例 |

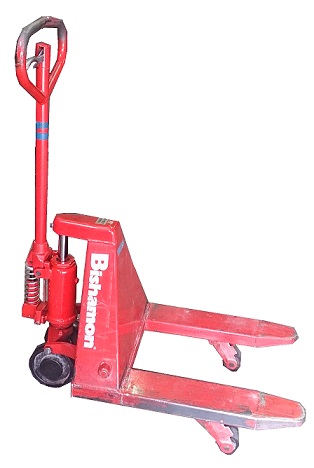

| パレットトラック |
 |
特殊機構付のパレットトラックをご使用中の
パレット幅へ対応させる為にフォーク幅を改
造いたしました。 |
| 改造内容 |
フォーク幅改造
520→480㎜ |
|
| パレットトラック |
 |
ロール状ワークの運搬用にフォーク幅の拡大、
またフォーク面に荷受用の台を設置しました。 |
| 改造内容 |
荷受台取付
フォーク幅拡大 |
|
| パレットトラック |
 |
既にご使用中だったパレットトラックを使用現
場に合わせて、フォーク長を短縮いたしました
。
|
| 改造内容 |
フォークカット |
|
| パレットトラック |
 |
特殊サイズのパレットを装置へセットする際に
位置合わせを容易にする目的で、フォーク上に
アタリを２カ所設置しました。うち１カ所は着
脱式にし、２種類のパレットに対応しています
。 |
| 改造内容 |
パレット用アタリ設置 |
|
| リフト台車 |
 |
標準品では荷台最高位が不足の為に、架台を設
置しました。ボルト固定ですので、簡単に取り
外しができます。 |
| 改造内容 |
荷台面嵩上げ
|
|
| リフト台車 |
 |
旋回性向上の為に四輪とも自在車輪へ改造。
作業の効率を上げる為に最高位と最下位を指
定位置で規制。ワークのコボレ止めの為に差込
式の金具を設置いたしました。 |
| 改造内容 |
4輪自在車輪
荷台上限規制
荷台下限規制
差込式コボレ止め(2段式)
荷台面金具取付
|
|
| リフト台車 |
 |
標準品では荷台最高位が不足との事で荷台面に
架台製作し取付いたしました。 |
| 改造内容 |
荷台面嵩上げ |
|
| 石材運搬用リフト台車 |
 |
墓地での墓石や石材運搬時の砂利道等での悪
路走破性を向上する為にキャスターを撤去し
空気入りタイヤを取付。荷台高さを稼ぐ為に
フレームを製作。旋回性を向上する為に脱着
式の長尺ハンドルを製作。積載物をキズから
守る為に荷台面はゴム張りにいたしました。
また、運搬時の固定様にロープ用フックをフ
レーム側面に設置いたしました。 |
| 改造内容 |
フレーム嵩上げ
空気入りタイヤ
差込式長尺ハンドル
フレーム部ハンドル取付
荷台面ゴム張り
ロープフック設置 |
|
| 洗濯物運搬車 |
 |
他社で製作されご使用中だった洗濯物用運搬車
を改造いたしました。
濡れた洗濯物を乾燥器へ投入する作業が重労働
との事で、既存の運搬車へ電動式テーブルリフ
トを搭載させ、昇降できる様に致しました。 |
| 改造内容 |
テーブルリフト搭載
テーブル面拡大 |
|
| リフト台車 |
 |
濡れた洗濯物を高所にある乾燥器への投入作業
の省力で導入していただきました。 |
| 改造内容 |
テーブル側面鉄板取付 |
|
| ロール用リフト台車(勝手違い連結仕様) |
 |
荷受時は連結した状態で使用し、荷受後は分
割して運搬する目的でご依頼いただきました。
SUSのロール受台取付の他、各部改造してお
ります。 |
| 改造内容 |
SUS製ロール受台取付
シャフト用受台取付
固定車輪取付幅拡大
連結金具取付 |
|

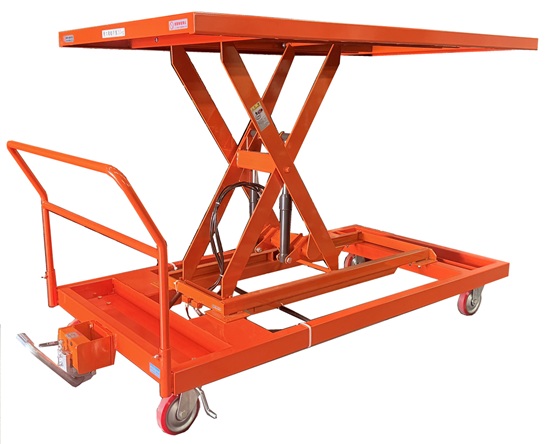

| リフト台車 |
 |
標準品の長さでは不足の為に、テーブル面を延
長。それに伴い、台盤も延長しキャスターを移
設、補強を設けました。 |
| 改造内容 |
テーブル面延長
フレーム延長
固定車輪移設
延長部補強 |
|

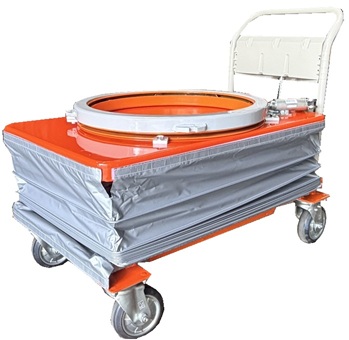

| リフト台車 |
 |
標準品の荷台長さでは不足の為に、テーブル面
を延長。合わせて架台も製作いたしました。
荷台上には装置固定用のボルトとベースを取付
いたしました。
安全に配慮し、リフト機構部にはジャバラを設
しております。 |
| 改造内容 |
テーブル面延長
専用架台台車製作
装置設置用ベース＆ボルト
ジャバラ取付 |
|
| リフト台車 |
 |
ワークに合わせて荷台面延長、仕切り板を設置
。側面には開閉式の扉を設けました。
架台部分にも積載スペースを設け、ジャバラを
取付いたしました。 |
| 改造内容 |
テーブル面延長
仕切り板、扉取付
専用架台台車製作
ジャバラ取付 |
|
| リフト台車 |
 |
荷台両サイドへ治具、下限ストッパーと位置決
め用のナイロンブロックを取付いたしました。
|
| 改造内容 |
荷台側面治具取付
下限ストッパー取付
MCナイロンブロック取付 |
|
| リフト台車 |
 |
電動昇降タイプをサイドハンドル仕様へ改造
ました。テーブル側面からハンドルまでを指
定されたクリアランスにて製作。キャスター
は自在/固定切替タイプとし、ストッパーはフ
ロアーロックを取付いたしました。 |
| 改造内容 |
ハンドル/ユニット位置変更
自在/固定切替キャスター
フロアーロック取付
|
|

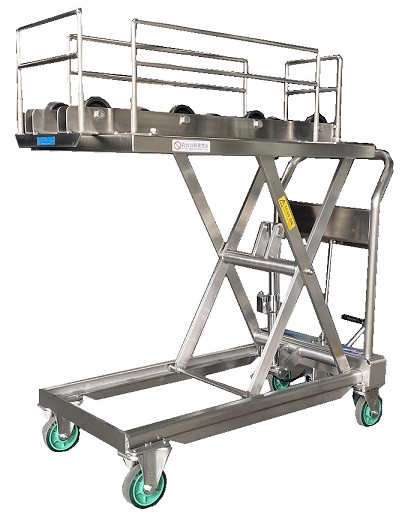

| SUS製リフト台車 |
 |
ロール状ワーク積載用に、テーパーローラーと
取付金具を製作・取付いたしました。 |
| 改造内容 |
MCナイロンテーパーローラー
ローラー受金具
四面着脱式金具 |
|
| 金型運搬用リフト台車 |
 |
金型の保管棚からの受取/運搬/装置へのセット
用に製作いたしました。
テーブル上にはコンベアや落下防止金具を取付
しております。
|
| 改造内容 |
ローラーコンベア取付
各種金具、ガイド取付
φ200MCナイロンキャスター
車輪ベース拡大他 |
|

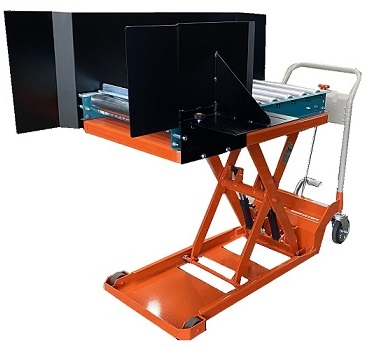

| 印刷用紙セット用リフト台車 |
 |
印刷機への用紙セット用に製作いたしました。
テーブル上へ給紙用のコンベアを取付し、側面
には紙揃え用の当て板と、送り時のズレ防止用
に可変ガイドも設けました。
|
| 改造内容 |
ローラーコンベア取付
側面当て板取付
幅可変ガイド取付
脱落防止金具取付 |
|

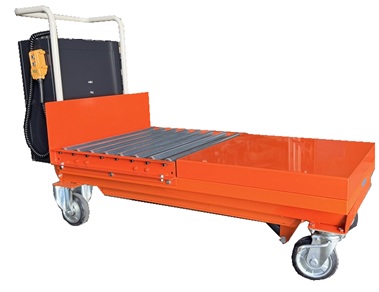

| 印刷用紙セット用リフト台車 |
 |
印刷機への用紙セット用に製作いたしました。
テーブル上へ給紙用のコンベアを取付し、側面
に紙揃え用の当て板を設置、四輪自在車輪とし
ております。
安全性を考慮し、可動部にはジャバラを取付い
たしました。 |
| 改造内容 |
ローラーコンベア取付
側面当て板取付
四輪自在車輪
ジャバラ取付
指定色 |
|
| ケーブルジャッキ付ハンドリフト |
 |
2台のパレットトラックに左右勝手違いでケー
ブルジャッキを取付しました。
パレットトラックのリフト機構で左右の高さ調
整や移動が楽に行えます。
|
| 改造内容 |
ケーブルジャッキ取付 |
|
| リフト台車 |
 |
テーブル側面へお客様のご希望の高さ、長さに
コボレ止めを取付しました。 |
| 改造内容 |
テーブル側面コボレ止め取付
|
|
| ロールセット用リフト台車 |
 |
ロールセット用にアームを設置し、ゴムライニ
ングローラーを取付しました。バランスを保つ
為にカウンターウエイトを取付、相手側の機械
に合わせ台盤のカットをし、嵩上用フレームに
取付しております。ワークと干渉するハンドル
もカットしました。
(※条件付の改造事例となります) |
| 改造内容 |
テーブル前面ローラー取付
バランスウエイト取付
嵩上げ用フレーム製作
台盤カット
ハンドルカット他
|
|
| ボンベ取扱い用リフト台車 |
 |
ボンベの棚への収納、取出用にテーブル上にコン
ベアを取付。コンベアの前後にストッパー、側面
には脱着式のガイドを設置しました。
特製架台を製作し、最高位での安定性を考慮し幅
広に車輪を取付けしております。 |
| 改造内容 |
テーブル面ロコンベア取付
脱着式ガイド/ストッパー
自在/固定切替キャスター
前後幅広補助車輪
下降防止ストッパー
早揚がり付きポンプ |
|
| ※製作の際はお打合せが必要です。積載物の形状、重さ、寸法、用途をお知らせ下さい。 |
