PRODUCTS＆SERVICE

爪つきジャッキ
標準タイプレバー回転・安全弁付
形式 爪
許容荷重
(t)		 頭部
許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)

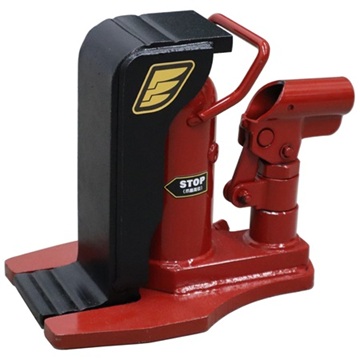

E-030 1.2 3 100 12 50 65 146 219 200 8.5
E-040 2 4 110 16 235 226 12
E-060 3 6 115 19 245 229 14
E-100 5 10 130 22 55 75 176 268 284 21
E-160 8 16 136 25 90 210 285 296 29
E-200 10 20 140 28 60 100 230 303 332 39
爪ロングタイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
E-030L 1 3 100 12 75 65 146 244 200 8.8
E-040L 2 4 110 19 80 265 229 13
E-060L 3 6 115 22 275 232 15
E-100L 5 10 130 25 75 75 176 288 287 22
E-160L 7 16 136 28 80 90 210 310 299 30
E-200L 10 20 140  32 100 230 323 336 41
低床型タイプレバー回転・安全弁付
形式 爪
許容荷重
(t)		 頭部
許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
ET-060 3 6 62 19 50 65 146 245 176 12
ET-100 5 10 63 22 55 176 268 217 18
ET-160 8 16 64 25  90 210 285 223 24
ET-200 10 20 52 28 60 100 230 303 244 32

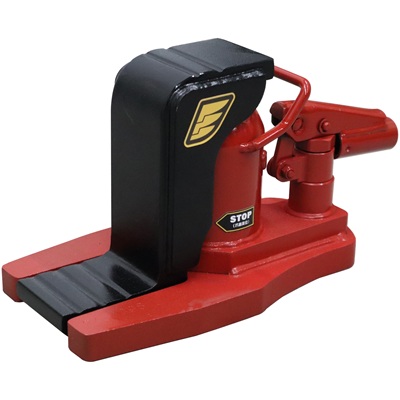

低床爪ロングタイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
ET-60L 3 6 62 22 80 65 146 275 179 14
ET-100L 5 10 63 25 75  75 176 288 220 19
ET-160L 7 16 64 28 80  90 210 310 226 26
ET-200L 10 20 52 32 100 230 323 248 35
超低床タイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)

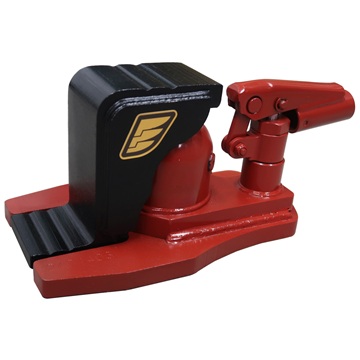

ETB-060 2 6 25 16 50 65 146 245 136 11
アタッチメントタイプ爪つきジャッキ
2段式タイプ
形式 爪
許容
荷重
(t)		 頭部
許容
荷重
(t)		 ストローク
(㎜)		 爪
最低位
(㎜)		 アタッチメント
爪最低位(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース
幅
(㎜)		 ベース
長さ
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)

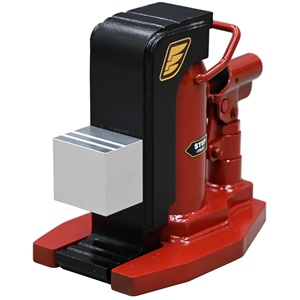

EW-60 1.5 6 115 19 129 50 65 146 245 229 15
EW-100 3 10 130 22 138 55 75 176 262 268 22
フリータイプ
形式 爪
許容
荷重
(t)		 頭部
許容
荷重
(t)		 ストローク
(㎜)		 爪
最低位
(㎜)		 アタッチメント
爪最低位(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース
幅
(㎜)		 ベース
長さ
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)
EU-060 3 6 115 19 69 50 65 146 245 229 15

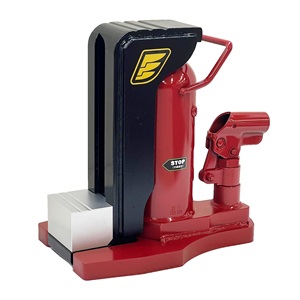

EU-100 5 10 130 22 72 55 75 176 268 284 23
EU-160 8 16 136 25 75 55 90 210 285 296 30
EU-200 10 20 140 28 78 60 100 230 303 333 41

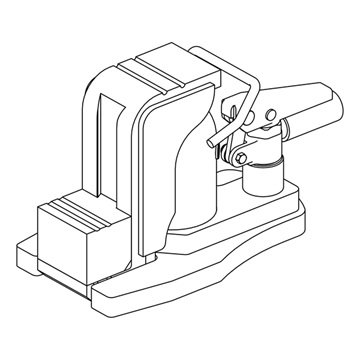

低床フリータイプ
形式 爪
許容
荷重
(t)		 頭部
許容
荷重
(t)		 ストローク
(㎜)		 爪
最低位
(㎜)		 アタッチメント
爪最低位(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース
幅
(㎜)		 ベース
長さ
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)
ETU-060 3 6 62 19 69 50 65 146 245 177 13
ETU-100 5 10 63 22 72 55 75 176 268 218 19
ETU-160 8 16 64 25 75 90 210 285 223 25
ETU-200 10 20 52 28 78 60 100 230 303 245 33

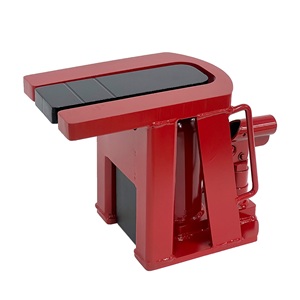

土台場上タイプ爪つきジャッキ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 爪厚み
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
EGD-60 3 115 22 100 65 224 19
EGD-050 5 130 25 75 283 32

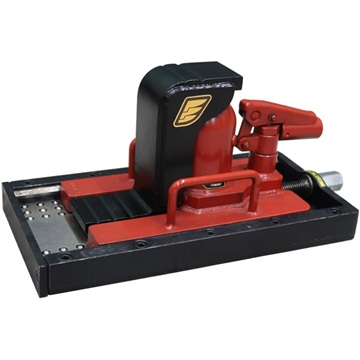

送り台タイプ爪つきジャッキ
送り台タイプ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 送り幅
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 送り台
長さ
(㎜)		 送り台
幅
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)
X-030 3 62 100  41 80 65 428 195.5 198 25
X-050 5 63 44 75 75 448 223.5 239 32
X-100 10 51 51 80 100 486 271.5 267 54
フリー送り台タイプ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 送り幅
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 送り台
長さ
(㎜)		 送り台
幅
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)
※送り台にネジ機構は付いていません

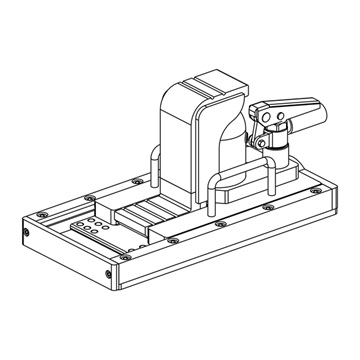

XLR-030 3 62 100 41 80 65 393 195.5 198 25
5 63 44 75 75 413 223.5 239 32
10 51 51 80 100 451 271.5 267 54
ローラー付送り台タイプ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 送り幅
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 送り台
長さ
(㎜)		 送り台
幅
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)

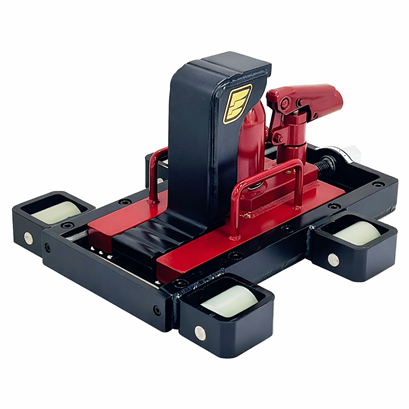

XR-030 3 62 100  47 80 65 428 345.5 204 28
XR-050 5 63 53 75 75 448 373.5 248 39
ローラー付フリー送り台タイプ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 送り幅
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 送り台
長さ
(㎜)		 送り台
幅
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)
※送り台にネジ機構は付いていません

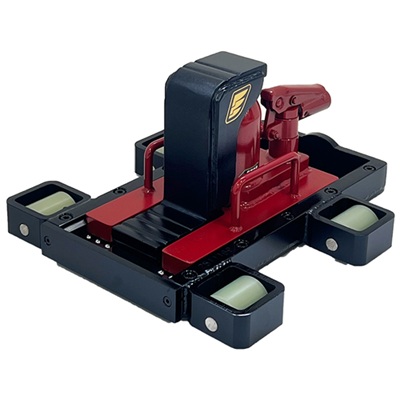

XNR-030 3 62 100  47 80 65 393 345.5 204 28
XNR-050 5 63 53 75 75 413 373.5 248 39
前後左右送り台タイプ
形式 爪許容荷重
(t)		 ストローク
(㎜)		 前後
送り幅
(㎜)		 左右
送り幅
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 送り台
幅
(㎜)		 本体
高さ
(㎜)		 質量
(㎏)

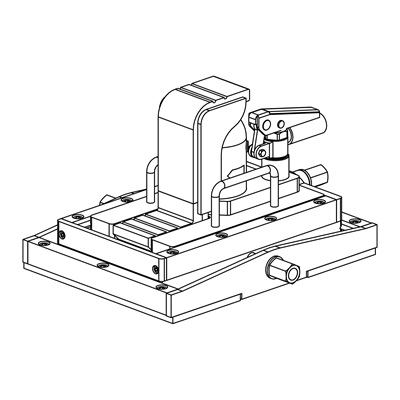

XLR-030 3 62 30 60 73 80 65 346 230 44
XLR-050 5 63 76 75 371.5 271 52

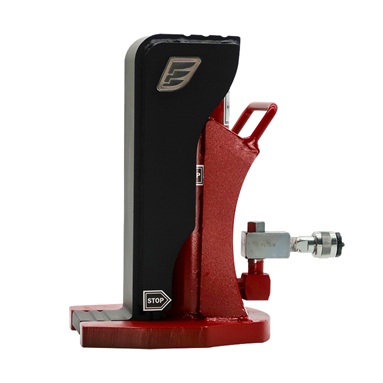

分離タイプ爪つきジャッキ
単動分離タイプ
■ 外部ポンプ・高圧ホースと接続して作動させる
タイプの爪つきジャッキです。

■ 手動ポンプ・電動ポンプ
どちらにも使用できます。

■ 無負荷でのジャッキの下降を
内蔵スプリングで行います。
(リターンスプリング)

■ 最高使用圧力60MPa、
爪使用時は35MPa以下でお使いください。
形式 爪
許容
荷重
(t)		 頭部
許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体
高さ
(㎜)		 必要
油量
(cc)		 質量
(㎏)
KS50-150 5 9 150 22 55 75 180 210 323 239 22
KS100-150 10 18 28 60 100 230 250 363 453 41
KS150-150 15 26 38 70 245 300 395 663 62
KS250-150 25 43 150 150 353 322 365 1104 88

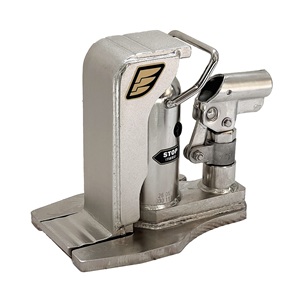

クリーンルームタイプ爪つきジャッキ
標準クリーンルームタイプレバー回転・安全弁付
形式 爪
許容荷重
(t)		 頭部
許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
E-030 1.2 3 100 12 50 65 146 219 200 8.5
E-040C 2 4 110 16 235 226 12
E-060C 3 6 115 19 245 229 14
E-100C 5 10 130 22 55 75 176 268 284 21
E-160C 8 16 136 25 90 210 285 296 29
爪ロングクリーンルームタイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
E-030LC 1 3 100 12 75 65 146 219 200 8.8
E-040LC 2 4 110 19 80 265 229 13
E-060LC 3 6 115 22 275 232 15
E-100LC 5 10 130 22 75 75 176 288 287 22
E-160LC 7 16 136 28 80 90 210 285 310 30
低床クリーンルームタイプレバー回転・安全弁付 G-60TC
形式 爪
許容荷重
(t)		 頭部
許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
ET-60C 3 6 62 19 50 65 146 245 176 12
ET-100C 5 10 63 22 55 75 176 268 217 18
ET-160C 8 16 64 25 90 210 285 223 24
低床爪ロングクリーンルームタイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
ET-060LC 3 6 62 22 80 65 146 275 179 14
ET-100LC 5 10 63 25 75 75 176 288 220 19
ET-160LC 7 16 64 28 80 90 210 310 226 26
超低床クリーンルームタイプレバー回転・安全弁付
形式 爪許容荷重
(t)		 頭部許容荷重
(t)		 ストローク
(㎜)		 爪最低位
(㎜)		 爪長さ
(㎜)		 爪幅
(㎜)		 ベース幅
(㎜)		 ベース長さ
(㎜)		 本体高さ
(㎜)		 質量
(㎏)
ETB-060C 2 6 25 16 50 65 146 245 136 11
