仮設荷揚機
仮設荷揚機

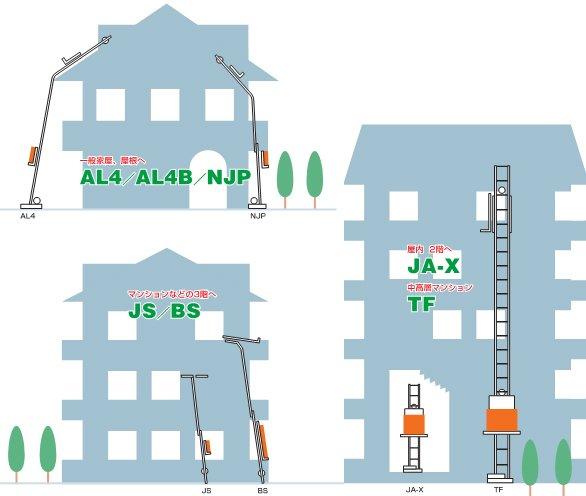

用途、現場により選定してください
2連スライド梯子瓦揚機 シンプル構造のアルミ2連スライドはしごで、高い軒も一気に揚がります。
NJP
NJP組立図
構成部品
名称 寸法・備考 自重
(s)
スライドはしご 4555〜7355o 29.5
中間はしご 2.3m 7.8
1m 4.8
曲りはしご 角度35° 調整角度0〜20° 12.5
台車 W570×D310×H665o 18.8
上部滑車 Φ168×22o カバー付 5
上部支柱 Φ27.2×1000o 3.2
下部支柱 2355〜3610o(2脚支柱) 8.7
ウインチ AC100V/935W 35
その他・コード/ワイヤー 12
はしご総重量 102.3
オプション
 中間支柱 横1160o 総支柱700o 門型
 下部中間支柱 1620〜2400o(1脚支持)
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
NJP-MD2N 125 23 Φ6×35 3 45〜70 135
NJP-MD7W2 135 30 5/15 137
NJP-MD7T 10/30
NJP-MD11 155 30
落下防止付瓦揚機 昇降部に落下防止装置装備で安全性アップ。
AL
AL組立図
構成部品
名称 寸法・備考 自重
(s)
スライドアタッチメント 270o 2.7
中間はしご 3.4m×2 20.4
2.3m 7.8
1m 4.8
曲りはしご 角度35° 調整角度0〜15° 12.5
台車 W650×D340×H705o 19
上部滑車 Φ168×22o カバー付 5
上部支柱 Φ27.2×700o 2.5
下部中間支柱 1620〜2420o(1脚支持) 4.9
下部支柱 2355〜3610o(2脚支柱) 8.7
ウインチ AC100V/650W 35
その他・コード/ワイヤー 12
はしご総重量 107.3
 オプション
 中間はしご 500o
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
AL4B-MD2N 125 23 Φ6×35 3 55〜70
屋根上角度20度以上
140
AL4B-MD7W2 135 30 5/15 142
AL4B-MD7T 10/30
AL4B-MD11 155 30
ソーラーパネル専用荷揚機 太陽光パネルを傷つけにくいコーナ部、曲線構造。
PV-MZ4
PV組立図
構成部品
名称 寸法・備考 自重
(s)
スライドはしご MAX3.8m(収納時2.5m) 15.3
中間はしご 2.3m 7.8
1m×2本 9.6
曲りはしご 角度35° 調整角度0〜20° 12.5
パネル専用台車 W650×D300×H1200o 19
上部滑車 Φ80×16o×2 2.7
上部支柱 Φ27.2×700o 3.2
下部支柱 2355〜3610o(2脚支柱) 8.7
ウインチ AC100V/400W 18.4
はしご総重量 94.7
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
PV-MZ4 100 10 Φ5×21 15 45〜70 94
ボード用荷揚機 長尺荷物の荷揚げに最適。
BS
BS組立図
構成部品
名称  寸法・備考 自重
(s)
スライドはしご   BS-480F/480FX 3.2〜4.8m(収納時3.1m) 35
BS-3F/3FX 4.9〜7.7m(収納時4.7m) 41
BS-870F/870FX 5.5〜8.7m(収納時5.3m) 43
曲りはしご  4.5
荷台 18
下部支柱 8.7
ウインチ AC100V/400W 8
その他・ワイヤー/コード
オプション
 ボード用支柱
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
BS-480F 100 14 Φ4×17 10 60〜80 77.5
BS-3F Φ4×25 83.5
BS-870F Φ4×28 88.5
BS-480FX 100/120 Φ4×17 75.5
BS-3FX Φ4×25 81.5
BS-870FX Φ4×28 83.5
仮設リフト 分割式持運びラクラク。
JA-X荷台タイプ
JA-X組立図
構成部品
名称  寸法・備考 自重
(s)
はしご JA-3AX 9
JA-3BX
JA-3CX
JA-4AX 11
JA-4BX
JA-4CX
A荷台 W600×D450×H225o 12.5
B荷台 W480×D140×H150o 8
C荷台 W530×D370o 6.5
ウインチ AC100V/300W 11
その他・ワイヤー/コード 3
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
JA-3AX 100 14 Φ4×6 5 65〜90 35.5
JA-3BX 31
JA-3CX 29.5
JA-4AX Φ4×8 37.5
JA-4BX 33
JA-4CX 31.5
小型荷揚機 全長調整も電動でOK。背板反転で最上部での荷物の取り込みがラクに行えます。
JS
JS組立図
構成部品
名称  寸法・備考 自重
(s)
はしご JS-480F 3.2〜4.8m 33
JS-2F 4.6〜7.0m 37
JS-3F 4.9〜7.7m 39
JS-870F 5.5〜8.7m  41
荷台 W900×D600×H450o 16
ウインチ AC100V/400W 8
OP:下部支柱(3F/870Fは標準装備) 11
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
立て掛け角度
(度)
総重量
(s)
JS-480F 120 14 Φ4×17 10 60〜80 68
JS-2F Φ4×23 72
JS-3F Φ4×25 74
JS-870F Φ4×28 76
仮設中高層用荷揚機 荷台が90度旋回するので、荷物の取り込みがラクに行えます。
TFTF組立図
荷台回転動作
構成部品
名称  寸法・備考 自重
(s)
下部はしご 4m 25
中間はしご 4m×2本 50
中間はしご 2m×2本 28
ウインチ   35
荷台 W1200×D630×H900o 62
上部滑車 6
 A型はしごサポート(横/大) 上部用1セット 3.8
B型はしごサポート(縦/小) 中間用4セット
(8m揚程は2セット)
7.6
 落下防止装置
その他コード・ワイヤー 12.5
オプション
 過荷重防止リミットスイッチ
 後付けリミットスイッチ
 自動運転盤
型式 積載荷重
(s)
昇降速度
(m/min)
ワイヤーロープ
(m)
操作コード
(m)
有効揚程
(m)
総重量
(s)
TFBO-MD7 200 15 Φ6×50 5,15  13.86 230
TFBO-08MD7 Φ6×27 5.86 170
