PRODUCTS＆SERVICE


紙管チャッキングシャフト
原反/ロールの吊下げ及びハンドリングに便利です。
紙管チャッキングシャフト紙管チャッキングシャフト用途紙管チャッキングシャフト使用例
＜特長＞
●メカロック方式採用により、エアーの供給・配管が不要です。倉庫など、エアー源のない場所でも使用できます。
●エアー洩れによる製品の落下の心配がありません。
●ロール製品を紙管内で支持しますので製品を傷めません。
●ロック作業は、レバー操作により、スムーズに確実にできます。
型式 適用紙管内径(㎜) 許容荷重(㎏) ロック方式 操作方法 自重(㎏)
RHS-75-150 76～78 150 キー式 手動式 4
RHS-75-300 300 7
RHS-75-600 600 8.4
RHS-149-500 150～152 500 10

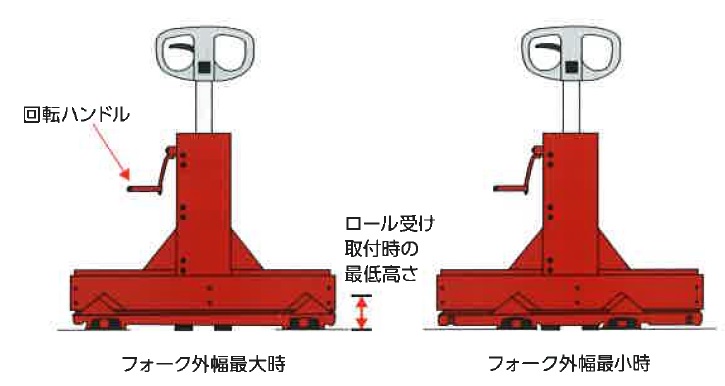

ロール搬送用ハンドリフト
ロールやパレットのサイズに合わせて回転ハンドルを回すことによりフォーク外幅を変更することができます。
型式 最大積載荷重
(㎏)		 フォーク外幅
(㎜)		 フォーク長さ
(㎜)		 高さ(㎜) 対応ロール寸法
(㎜)
ロール受無し時 ロール受取付時
BMSL10-L 1,000 520～910 1,150 65～165 141～241 φ200～1,000　L1,000以下

特製ロール/版胴運搬車/ラック製作例
ロール運搬車(シャフト受タイプ)
積載荷重
(㎏)		 100
機体寸法
(㎜)		 L610×W680×H1245
備　考 指定色
ロール運搬車(胴受タイプ)
積載荷重
(㎏)		 100
機体寸法
(㎜)		 L600×W430×H1070
備　考 φ250ロール用
版胴保管台車
積載荷重
(㎏)		 200
機体寸法
(㎜)		 L1170×W630×H1016
備　考 指定色
版胴運搬車
積載荷重
(㎏)		 150
荷台寸法
(㎜)		 L1000×W470
備　考 V型受台付き
脱着式ハンドル付
指定色
ドクターホルダー保管台車
積載荷重
(㎏)		 100
機体寸法
(㎜)		 L1510×W600×H1300
備　考 ホルダー8本収納
版胴保管ラック
積載荷重
(㎏)		 200/段
機体寸法
(㎜)		 2,040×630×1,486
備　考 φ200×L2,000用

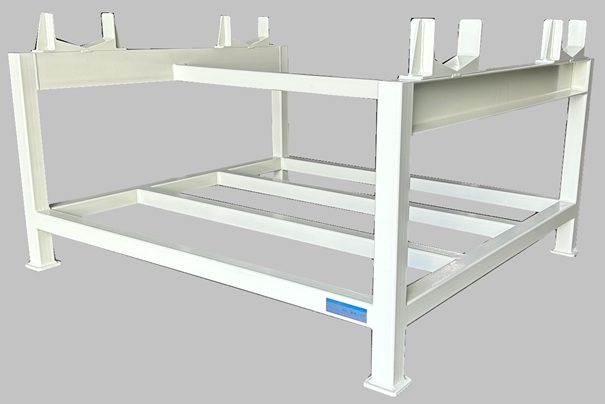

原反(ロール)ラック
積載荷重
(㎏)		 600
(300㎏×2本)
機体寸法
(㎜)		 W1230×D1100×H600
備　考 φ630×W1016㎜2本積み
指定色

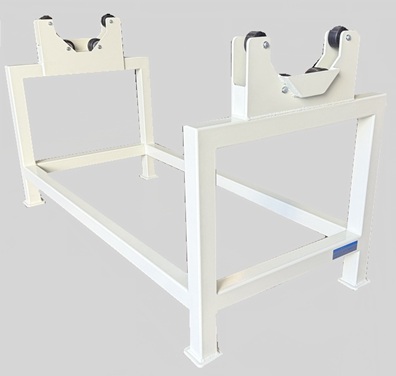

原反(ロール)回転ラック
積載荷重
(㎏)		 300
機体寸法
(㎜)		 W1270×D600×H720
備　考 φ102/φ184コア兼用
指定色
